Stromzähler, SmartMeter, usw....
Tabs
Ich habe diese Seite erstellt, um Informationen und Fakten rund um das Thema erneuerbar Energie, Strom, Elektromobilität, Heiztechniken, usw. zu sammeln.
Eigentlich habe ich das nur für mich selbst erstellt, da mir in Gesprächen oft die genauen Fakten zu einem Thema nicht mehr präsent waren und ich die entsprechenden Quellen erst wieder suchen musste. Dann sollte ich ein kleines Referat erstellen zum Thema erneuerbare Energien, Eigenverbrauch, SmartMeter, Strompreise, Effizienz. Das ist es dann geworden.
Inhalt:
Strom, bzw. Stromnetze in Privathaushalten
Stromzähler:

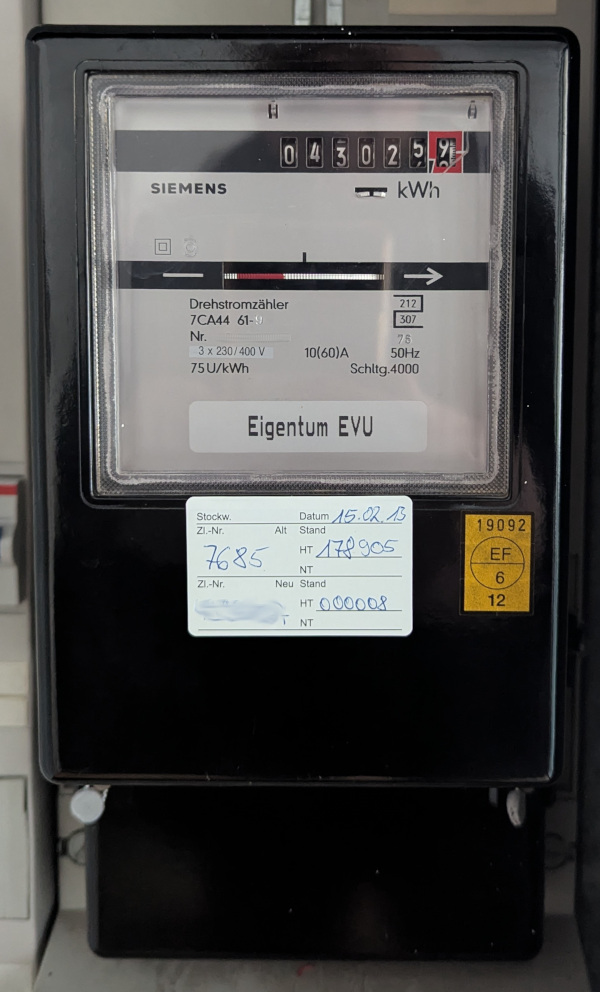

Der alte Ferraris-Zähler:
...benannt nach dem Italiener Galileo Ferraris. Entwickelt 1889, Einführung im späten 19. Jahrhundert (1890). Anfang der 2000er Jahre begann der Umstieg auf digitale Energiezähler (moderne Messeinrichtungen - mME)
https://de.wikipedia.org/wiki/Ferraris-Z%C3%A4hler
Digitale Zähler

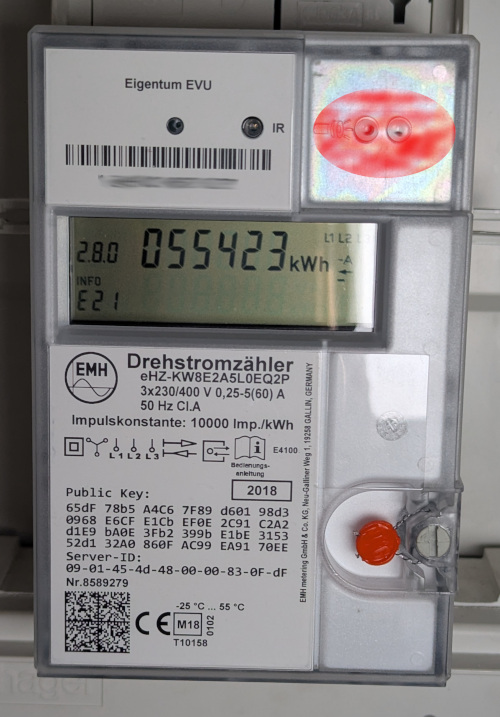

Digitaler Zähler (mit IR-Leser - rote Markierung) ab der 2000er Jahren.
moderne Messeinrichtung (mME) ist ein digitaler Stromzähler
Diese Zähler waren nicht wirklich intelligent. Durch aktivieren mit Hilfe einer Taschenlampe und einer PIN (erhältlich vom EVU) konnten bestimmte Funktionen im Display freigeschaltet werden. Z.B. der aktuelle Verbrauch, ein- oder ausgehend. Verbrauch der letzten 7-Tage, 30-Tage, usw.

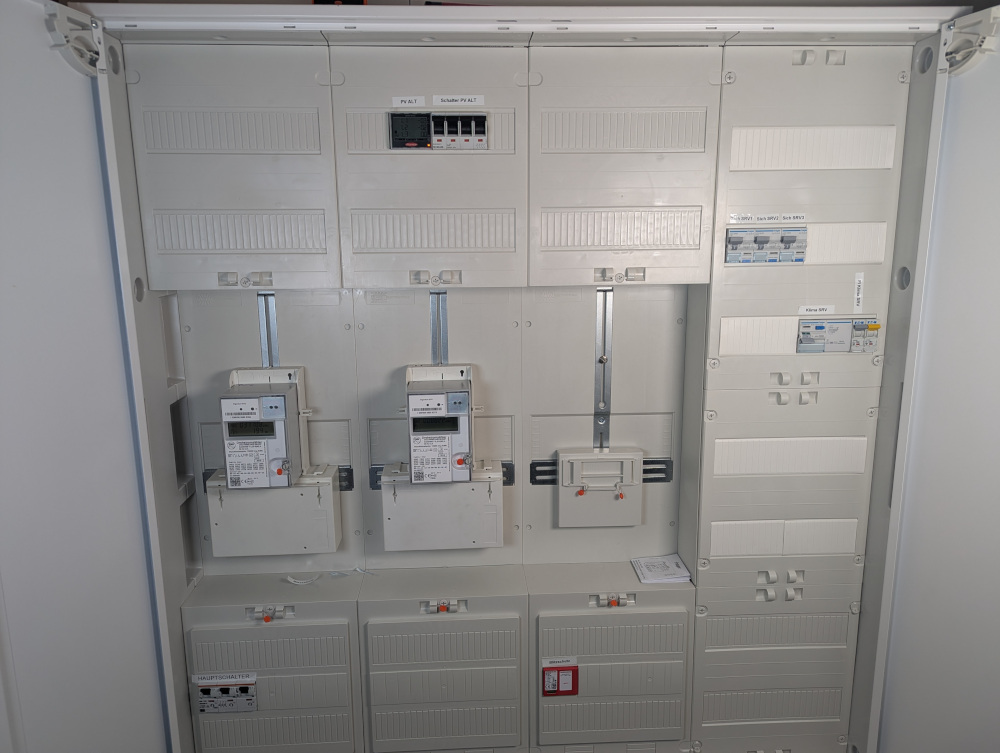

Beim Einbau einer PV-Anlage MIT Eigenverbrauch wurden zwei Zweiwegezähler verbaut. Der rechte hat ausschließlich die Leistung der PV-Anlage gemessen. Der linke Zähler hat die Eingangsleistung und die Ausgangsleistung (PV-Überschuss der dadurch "eingespeist" wurde) gemessen. Durch die Differenz von Erzeugung und Einspeisung konnte der Selbstverbrauch gemessen und entsprechend vergütet werden.
Diese Zähler konnten jedoch keinen Verbrauch oder Einspeisung an den Netzbetreiber übermitteln, daher ist für den Netzbetreiber kein Monitoring möglich.
Alternative Idee des Stromanbieters Tibber

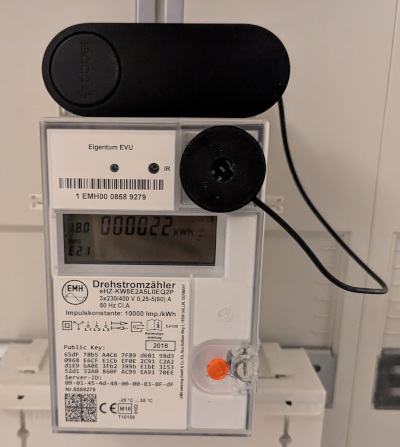

Der Stromanbieter Tibber hat einen sog. TibberPulse im Angebot. Hier wird magnetisch ein IR-Lesekopf, der am Stromzähler angebracht und die aktuellen Verbrauchsdaten per IR-Schnittstelle auslesen kann. Übermittelt werden die Daten per WLAN und über den Internet-Anschluss des Stromkunden an den Stromanbieter, der damit einen dynamischen Stromtarif anbieten und mit seinen Kunden abrechnen kann.
Beispiele: https://tibber.com/de/preisrechner?postalcode=90592
Weiteres Beispiel: https://www.strompreis.jetzt/
Smart Meter
Der Begriff "Smart Meter" wird nicht immer ganz korrekt benutzt, bzw. er wird für alle Arten von Messsystemen verwendet, auch wenn diese nichts mit dem Netzbetreiber oder Stromanbieter zu tun haben.
In unserer Anlage sind z.B. zwei Smart Meter verbaut, die mir Messwerte zu meinen zwei PV-Anlagen, dem aktuellen Verbrauch, usw. liefern. Diese Daten werden aber nur intern, für eigene Zwecke verwendet.

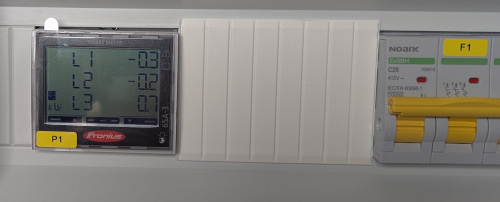

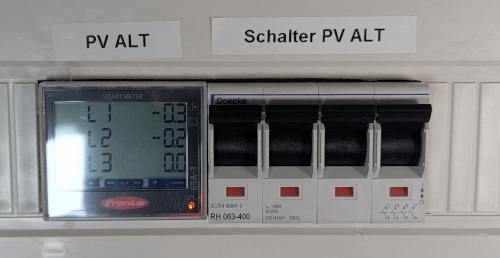

SmartMeter für Leistungsmessung der Altanlage
SmartMeter zur Messung/Steuerung in der Envitec-Notstromumschaltung

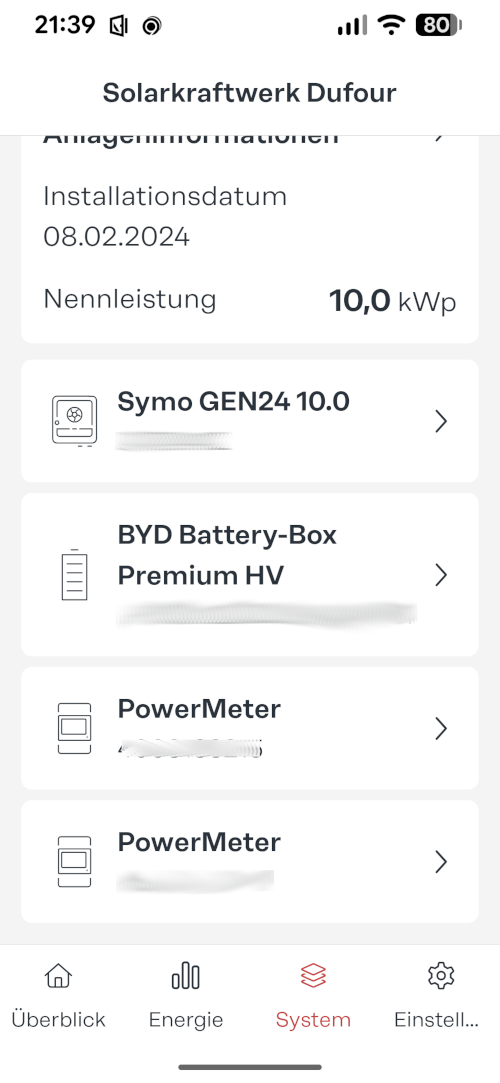

Die beiden Smart Meter werden in der App als PowerMeter gezeigt.
Intelligentes Messsystem IMSys

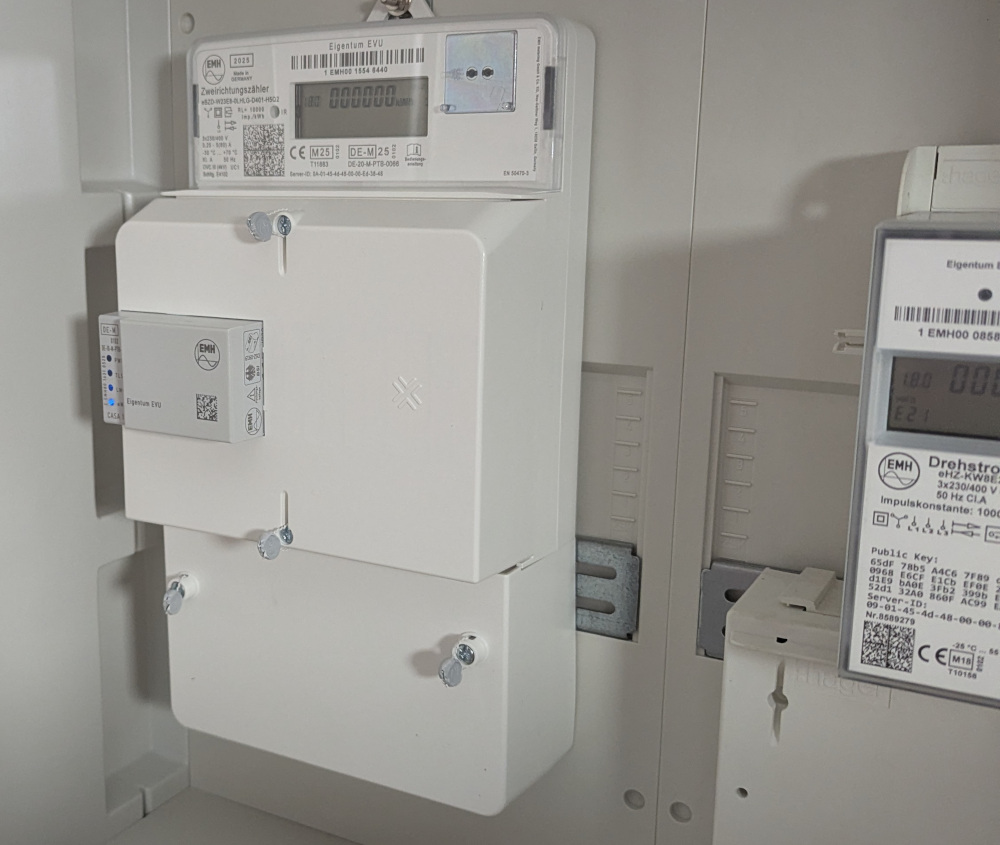

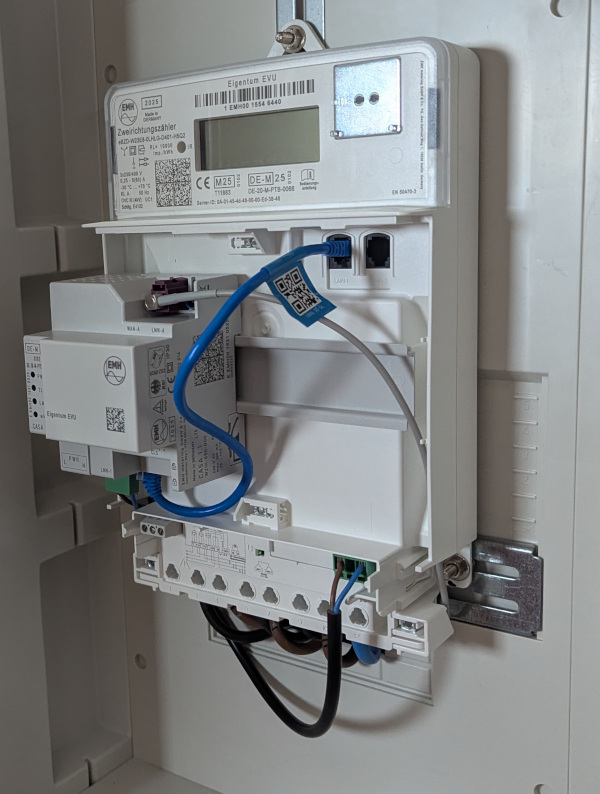

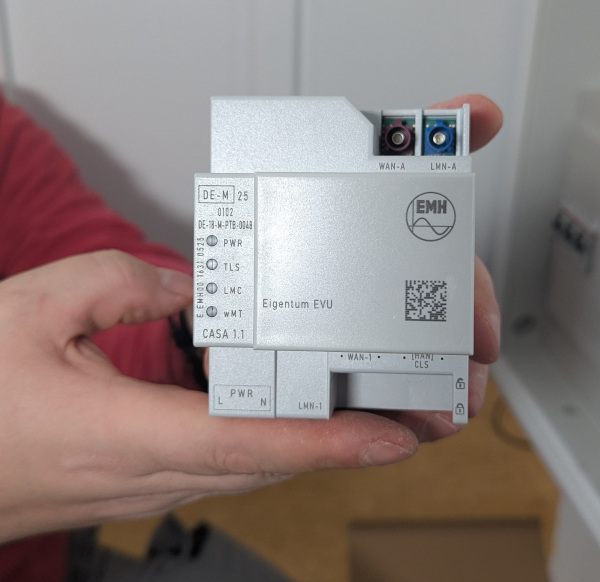

Endlich! Das Smart Meter oder das "intelligentes Messsystem (abgekürzt: iMSys) wird verbaut.
Mit dem intelligentes Messsystem werden die Verbrauchsdaten in in 15-Minuten-Abständen an den Netzbetreiber und an den Stromanbieter übertragen werden. Die Übertragung erfolgt in den meisten Fällen per Mobilfunk. Somit kann also der Verbrauch mit einem dynamischen Tarif gebucht werden. Ein weiterer Vorteil liegt in niedrigeren Netzentgelten, wenn Strom zu "günstigen" Zeiten verbraucht wird.
Ein gutes Video: Smart Meter: DAS erzählt euch keiner - Netz-Experte klärt auf. kann man sich hier anschauen.
Zusammensetzung Strompreis und Netzentgelt
Ein "netzdienliches Verhalten" wäre z.B. E-Autos in Zeiten zu laden in den "zu viel" Strom im Netz ist, nachts oder zur Mittagszeit im Sommer. Allgemein ist es hilfreich den Verbrauch an der Verfügbarkeit auszurichten. Lastspitzen treten vor allem morgends und abends auf.
Ein weiteres netzdienliches Verhalten wäre, wenn Haushalte mit PV-Anlagen und Batteriespeichern, ihre Batterien erst gegen 10/11 Uhr aufladen würden. Morgens speisen die Anlagen voll ins Netz ein, während Strom dringend gebraucht wird. In der Mittagszeit, wenn viel PV-Strom zur Verfügung steht, wird der Akku geladen. Abends wenn die Anlagen bereits wenig produzieren wird der Strom, aus dem Akku entnommen und nicht aus dem öffentlichen Netz.
Steuerboxen
Der folgende Text ist eine Zusammenfassung eines Youtube-Videos, das von einer KI erstellt wurde. Das Original Video kann man unter: https://www.youtube.com/watch?v=2igjoR9ZuGo anschauen.
Title: Deja-Vu des Scheiterns?
Der Steuerbox-Rollout- Die 'Steuerbox' ist dafür konzipiert, netzfreundliche Steuerung von Wärmepumpen, Wallboxen und PV-Anlagen zu ermöglichen, was für die Energiewende entscheidend ist.
Eine gesetzliche Verpflichtung zur 'Steuerbarkeit' trat am 1. Januar 2024 in Kraft, aber die erste zertifizierte 'Steuerbox' wurde erst im September 2024 vorgestellt, was Probleme ähnlich denen beim Smart-Meter-Rollout widerspiegelt.
Ein Scheitern des 'Steuerbox'-Rollouts könnte zu höheren Netzentwicklungskosten, erhöhten Netzentgelten und möglicherweise Stromausfällen führen.- Die 'Steuerbox' fungiert als Schaltmodul innerhalb des Smart-Meter-Systems und ermöglicht es Netzbetreibern, die Leistung in Engpasssituationen zu reduzieren, anstatt zu pauschalen Abschaltungen zu greifen.
Sie ermöglicht die Steuerung von Geräten wie Wallboxen und Wärmepumpen über das Smart-Meter-Gateway und einen CLS-Kanal, wobei eine Mindeststromversorgung gewährleistet wird.
Für PV-Anlagen ist die 'Steuerbox'-Technologie ebenfalls entscheidend für die Netzintegration, da sie es Betreibern ermöglicht, die Einspeiseleistung zu reduzieren, um Netzkomponenten zu schützen.
Der rechtliche Rahmen für die Implementierung der 'Steuerbox' ist zwischen Verbrauchervorschriften (§ 14 AWG) und Erzeugervorschriften (§ 9 EEG) aufgeteilt.
Technische Standards wie BSI TR03109-B-5 sind für die Zertifizierung wesentlich, aber die Verfügbarkeit von zertifizierter und zuverlässiger Technologie ist ein Hauptengpass.
Ähnlich wie beim Smart-Meter-Rollout fehlt es an zentraler Datenerfassung zu installierten 'Steuerboxen' und es gibt keinen klaren Mechanismus, um den Fortschritt des Rollouts zu messen.
Zu den wichtigsten Herausforderungen für einen erfolgreichen Rollout gehören die Gewährleistung der Interoperabilität zwischen Geräten verschiedener Hersteller, hohe Sicherheitsanforderungen aufgrund der beteiligten kritischen Infrastruktur sowie die Kapazität der zahlreichen Netzbetreiber und Messstellenbetreiber.
Weitere Infos zur Steuerbox: https://www.energie-experten.org/erneuerbare-energien/photovoltaik/betrieb/steuerbox

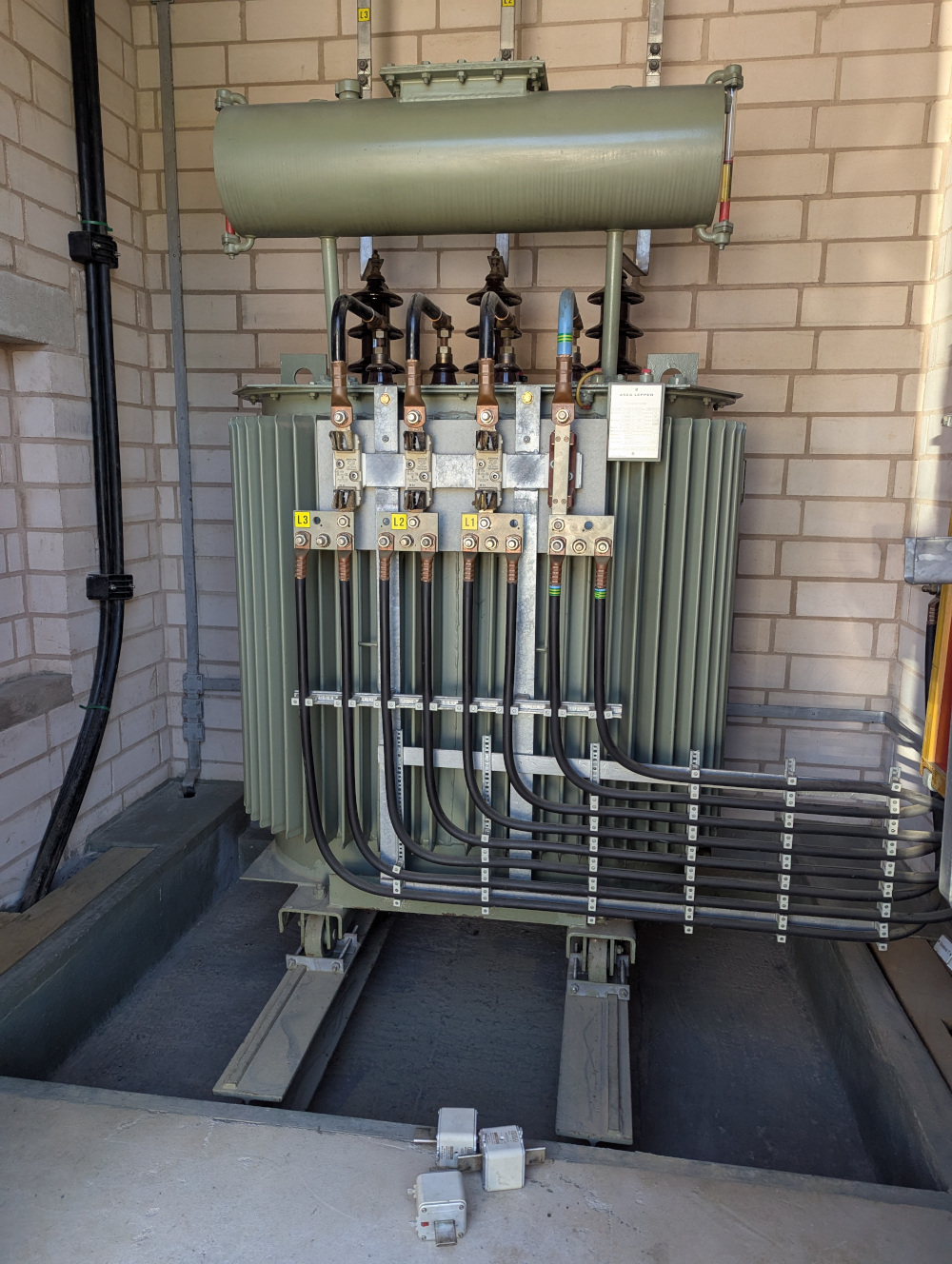

Leider sind unsere Stromnetze nicht voll digitalisiert, d.h. die Netzbetreiber (auf unterster Ebene) wissen nicht was in den Netzen los ist. Hier ein Bild von einer Traffostation in Unterferrieden.
Siehe Preisblatt der GWS: https://www.feucht-gw.de/fileadmin/Dateien/Feuchter_Gemeindewerke/Dateien/Netze/Stromnetz/Preisblatt_2026_FGW_vorl%C3%A4ufig20251015mitLogo.pdf
Die Preise gelten für: Entgelte für Betreiber steuerbarer Verbrauchseinrichtungen nach § 14a EnWG (Module 1, 2 und 3)
Referenz: https://www.gesetze-im-internet.de/enwg_2005/__14a.html
Eine netter Erläuterung von §14a EnWG findet sich hier: https://www.vattenfall.de/steuerbare-verbrauchseinrichtungen-14a-enwg

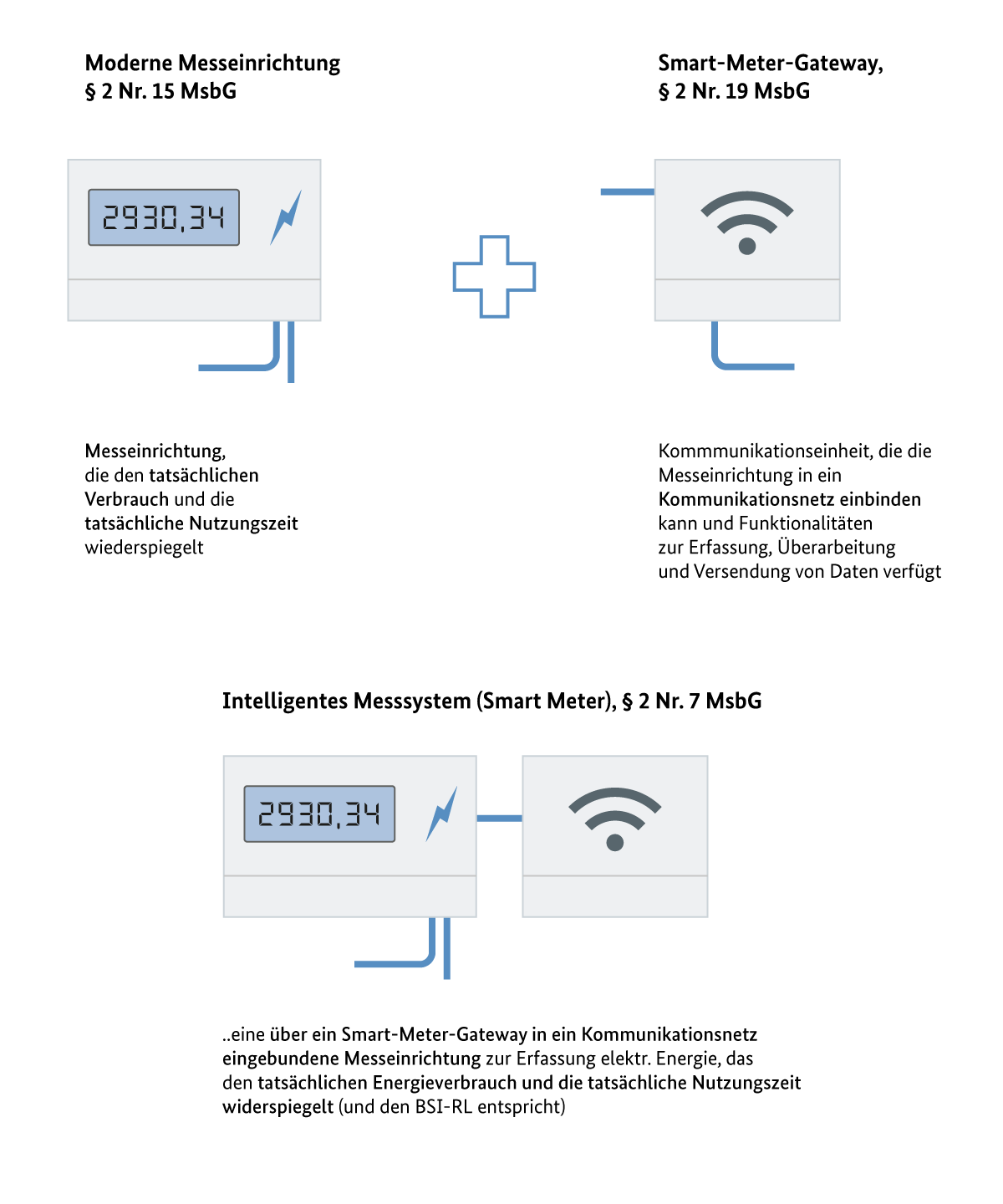

Definition aus Wikipedia:
Das deutsche Messstellenbetriebsgesetz vom September 2016 sieht folgende Begriffsbestimmungen vor:
Einintelligentes Messsystemist eine über einSmart-Meter-Gatewayin ein Kommunikationsnetz eingebundenemoderne Messeinrichtungzur Erfassung elektrischer Energie, das den tatsächlichen Energieverbrauch und die tatsächliche Nutzungszeit widerspiegelt (§2Nr.7 MsbG),eineMessstelleist die Gesamtheit aller Mess-, Steuerungs- und Kommunikationseinrichtungen an Zählpunkten eines Anschlussnutzers (§2Nr.11 MsbG),derMessstellenbetreiberist der grundzuständige Messstellenbetreiber oder ein Dritter, der die Aufgabe des Messstellenbetriebs durch Vertrag nach§9MsbG wahrnimmt (§2Nr.12 MsbG),einemoderne Messeinrichtungist eine Messeinrichtung, die den tatsächlichen Elektrizitätsverbrauch und die tatsächliche Nutzungszeit widerspiegelt und über ein Smart-Meter-Gateway sicher in ein Kommunikationsnetz eingebunden werden kann (§2Nr.15 MsbG),einSmart-Meter-Gatewayist die Kommunikationseinheit eines intelligenten Messsystems, die ein oder mehrere moderne Messeinrichtungen und weitere technische Einrichtungen in ein Kommunikationsnetz einbinden kann und über Funktionalitäten zur Erfassung, Verarbeitung und Versendung von Daten verfügt (§2Nr.19 MsbG).
Einintelligentes Messsystembesteht somit aus einermodernen Messeinrichtung, die den Energiefluss digital zählt, und der alsSmart Meter GatewaybezeichnetenSchnittstelle, welche die Zählerwerte speichern, Daten verarbeiten und mit einemNetzwerkkommunizieren kann.[3]
Beide Einheiten können sich in einem Gerät befinden. Wird nur einemoderne Messeinrichtungim Haus verbaut, dann wird diese nicht in ein Kommunikationsnetzwerk – etwa das Internet – eingebunden. Sie kann aber in den meisten Fällen mit einem separaten Smart-Meter-Gateway zu einem intelligenten Messsystem aufgerüstet werden.
Die Verbreitung derintelligenten Messsystemenimmt erst seit 2020 langsam zu, da es zuvor kaum Zählsysteme gab, die den Sicherheitsanforderungen der vomBundesamt für Sicherheit in der Informationstechnikneu entwickelten Architektur entsprachen.[3][7][8]
DerMessstellenbetreiber(MSB) ist regelmäßig der lokaleGas-oderStromverteilnetzbetreiber(abgekürztVNBoderNBfürNetzbetreiber) bzw. derWasserversorger. Der Kunde kann jedoch nach Wunsch zu einem unabhängigen Messstellenbetreiber wechseln, der die Messeinrichtungen unabhängig vom Netzbetreiber zur Verfügung stellt. Freie Messstellenbetreiber sind noch nicht in allen Regionen Deutschlands vertreten.[3]
Veraltet sind die BegriffeModerner ZähleroderEDL21/EDL40-Zähler, die vor 2016 digitale Stromzähler mit oder ohne Kommunikationsmodul bezeichneten.[9]
Stromspeicher-Inspektion 2025 - Test von Solarwechselrichter und zugehörigen Akkus:
PDF-Download Stromspeicherinspektion 2025
Daten und Fakten Erneuerbare Energien: Photovoltaic Report
https://www.ise.fraunhofer.de/de/veroeffentlichungen/studien/photovoltaics-report.html
Aktuelle Fakten zur Photovoltaik in Deutschland
Videos:
Das beste und wichtigste Video mit allen Infos....mehr braucht man fast nicht :-)
2026 ? Prof. Fichtner prognostiziert Akku-Rekorde bei E-Autos! | Batterie-Vortrag | Geladen Podcast
Vortrag von Prof. Fichtner - Folien als PDF:
https://hiu-batteries.de/wp-content/uploads/2025/12/Fichtner_Vortrag.pdf
